HGUC ガンキャノン制作日記 その7 - 2016.11.22 Tue

7
すっかり制作日記をため込む癖がついてしまいましたが
本日、「一気に公開第一弾」をまとめましたのでUP(笑)

第一弾は18回オラザクで金賞を頂けたガンキャノンです。
よろしければ見てやってくださいまし<(_ _)>


◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇

IMGP8116

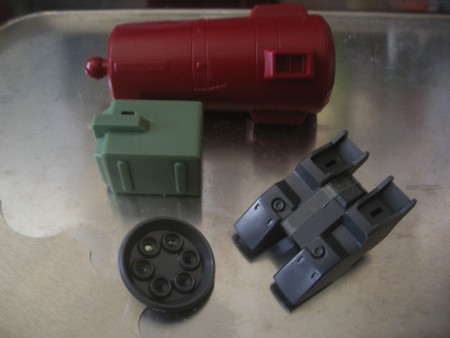

バックパックを作成していきます。

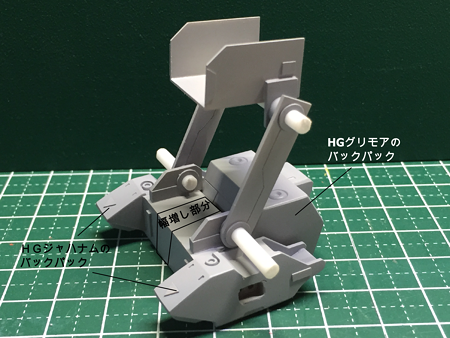

SDネオジオングのタンク、HGティエレンのバックパック、HGジャハナムのバックパックを
組み合わせていきます。一番下のバーニアは使いませんでした(^_^;)
代わりにグリモアのバックパックの一部も使いました。

IMGP8117

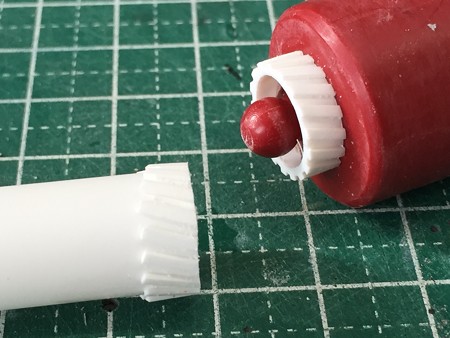

タンクの根元に付けるスピンサートを自作します。

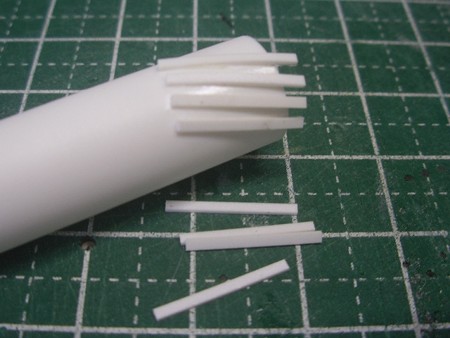

パイプに斜めに細切りを接着し、ゲージとなる細切りを挟みながらつけていくと
等間隔に揃えれます。

IMG_3231

欲しいサイズより少し大きめにカット、整形します。

IMGP8122

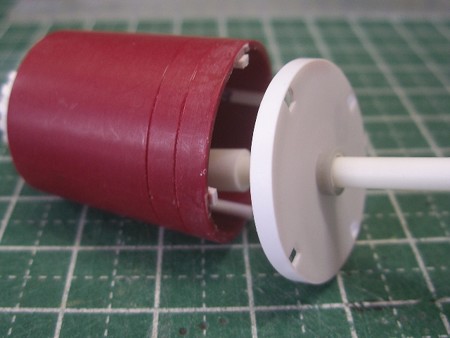

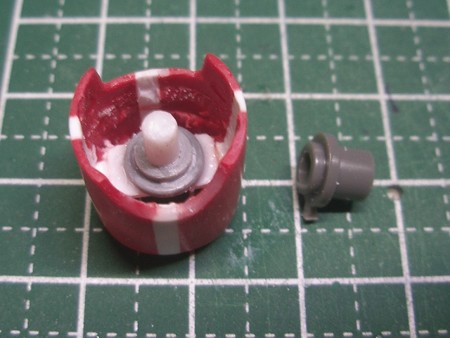

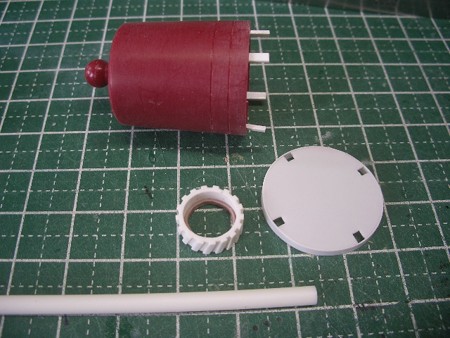

タンクは大きいので真ん中のスジボリより少し上でカットし、整形。
0.5ミリ、0.3ミリプラバンで蓋を作って回転防止の軸を取付け固定できるようにしました。

IMGP8123

3.2ミリプラパイプを中心に取付けます。
固定しやすいように3.2ミリプラパイプはタンク内で6.3ミリ、4.8ミリプラパイプで
重ねて太らせました。

IMG_3279

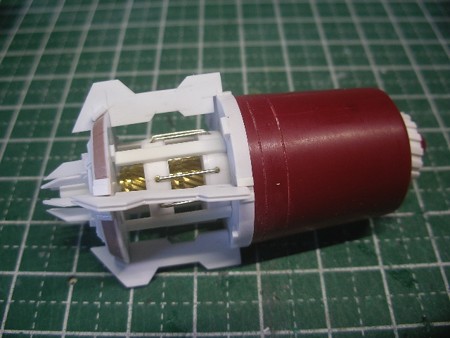

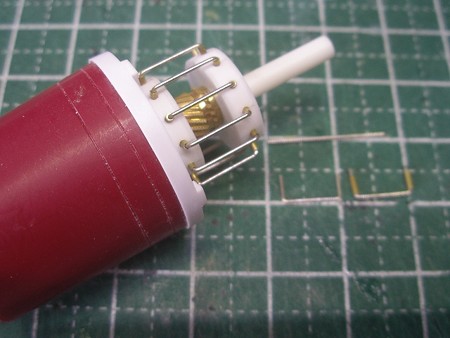

スピンサートを挟むパーツは12.7ミリプラパイプを0.5ミリプラバンで蓋をして作成。
それを0.8ミリ真鍮パイプと0.5ミリ洋白線で繋ぎました。

IMGP8129

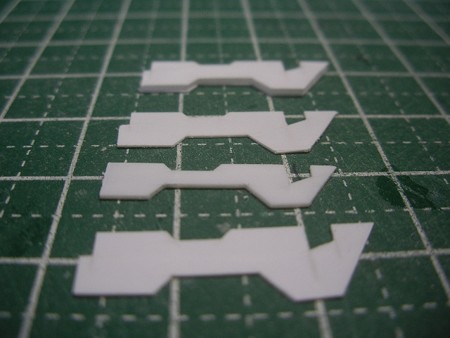

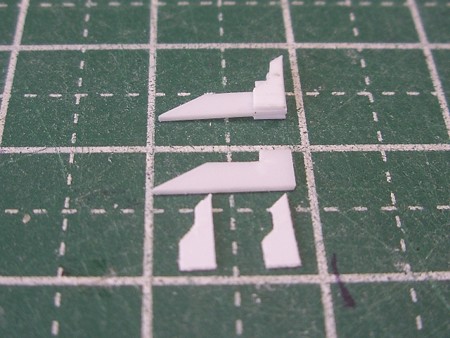

更に外周に取り付けるフィンを作成。
0.5ミリプラバンを0.25ミリプラバンで挟み込む築層にしてます。

IMGP8132

頂点を囲むパーツも0.5ミリプラを重ねて作りました。

IMG_3281

頂点の台をプラバンとエポパテで作り、組み合わせてます。
部分的に固定できるようにプラチップも追加してます。

IMG_3278

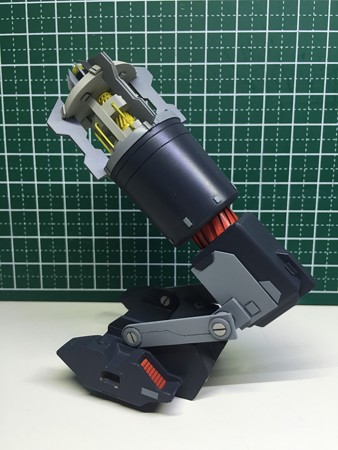

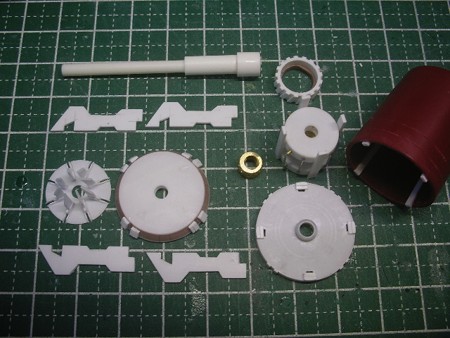

全部ばらせるように作りました。塗装が楽になるので( ^ω^ )

IMGP8138

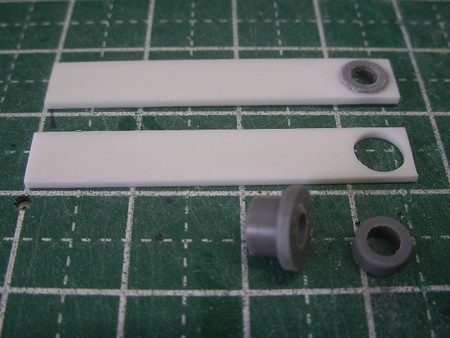

バックパックの可動軸は1ミリプラバンとプラサポで作りました。

IMG_3266


IMG_3353

ティエレンのパーツはタンクの後ろ側に連結しました。

001

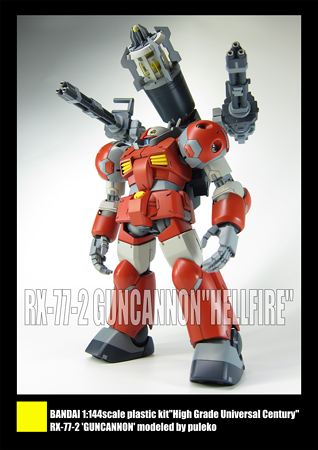

完成品ギャラリーはコチラからどうぞ♪
スポンサーサイト

HGUC ガンキャノン制作日記 その6 - 2016.11.22 Tue

6
すっかり制作日記をため込む癖がついてしまいましたが
本日、「一気に公開第一弾」をまとめましたのでUP(笑)

第一弾は18回オラザクで金賞を頂けたガンキャノンです。
よろしければ見てやってくださいまし<(_ _)>


◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇

IMGP8103

バックパックに取り付ける装備はHGカスタマイズキャンペーンのガトリングガンを二つと、
バックパックアームを使いました。

IMGP8105

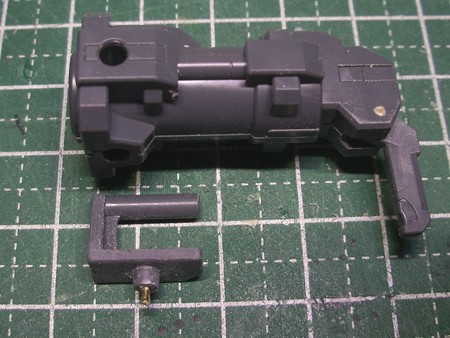

持ち手の部分が挟み込みなので真鍮線で取り付けれるようにしました。

IMGP8107

取り付け軸をカットして中心に真鍮線を通します。

IMGP8114

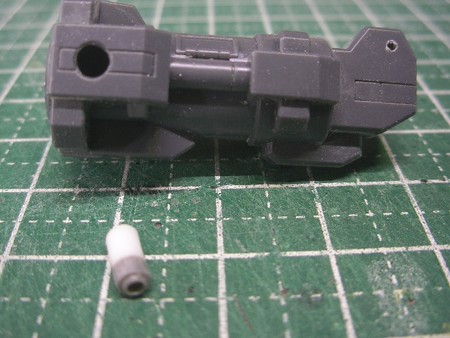

バックパックアームに取り付け里穴が両方に空いていますので
使わない方はプラ棒とO・ボルトで蓋をします。

IMGP8140

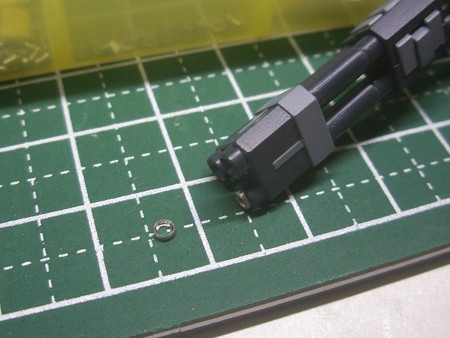

ガトリングの先はHiQのメタルリング1.5ミリを取付けました。

IMG_3379

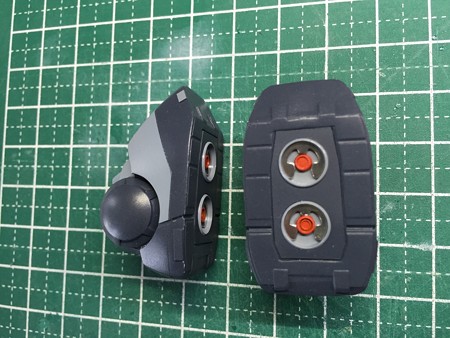

足裏のバーニアが物足りないのヒートペンでくり貫いて加工します。

IMG_3390

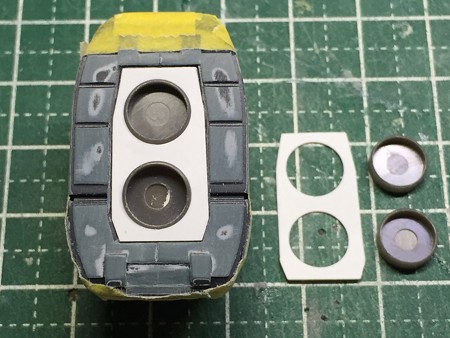

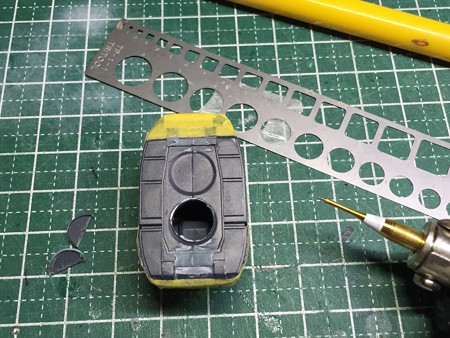

0.3ミリプラバンで丸ノズルに合うカバーを作り取付けました。

IMG_3395

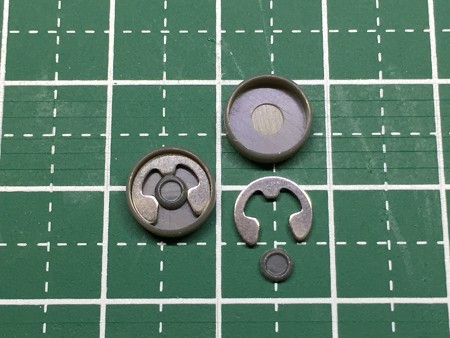

ナニワネジのメタルパーツと丸モールドを組み合わせて塗装後に接着しました。

IMG_3405

接着は透明なアクアリンカーでつけました。

HGUC ガンキャノン制作日記 その5 - 2016.11.22 Tue

5
すっかり制作日記をため込む癖がついてしまいましたが
本日、「一気に公開第一弾」をまとめましたのでUP(笑)

第一弾は18回オラザクで金賞を頂けたガンキャノンです。
よろしければ見てやってくださいまし<(_ _)>


◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇

IMGP7958

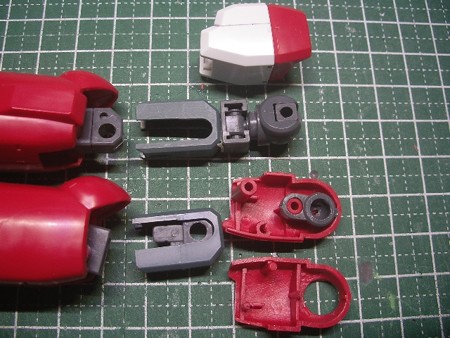

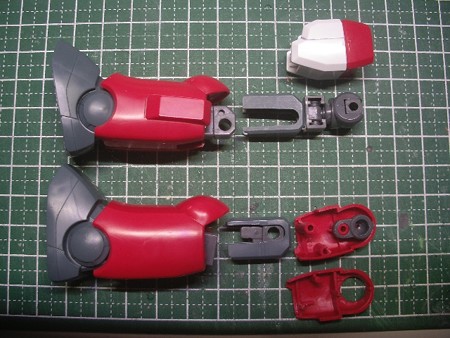

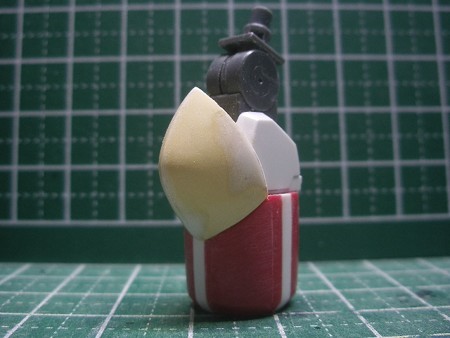

足はひざから下をガンキャノンパーツ。上をタイタスパーツでつなぎました。

IMGP7959

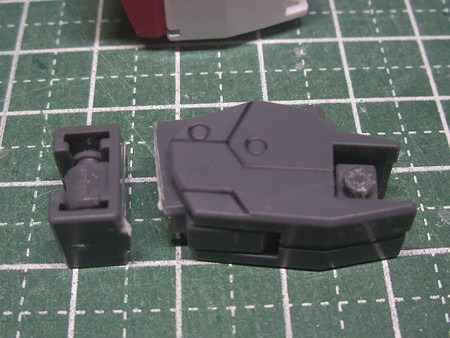

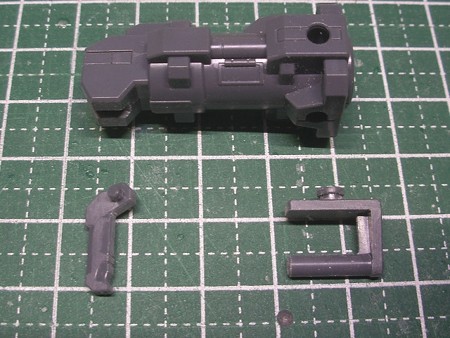

タイタスの関節は使いにくかったので一部をカットしてガンキャノンの関節に接着し
繋げれるようにしました。

IMGP7968

タイタスの関節で使うのはカットした小さい方のパーツです。

IMGP7963

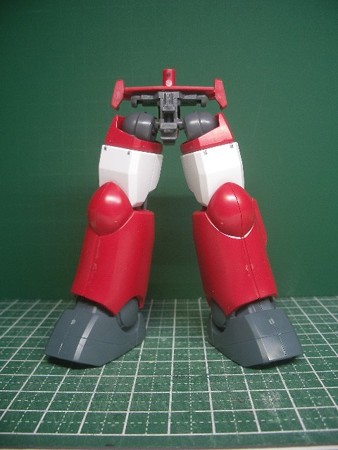

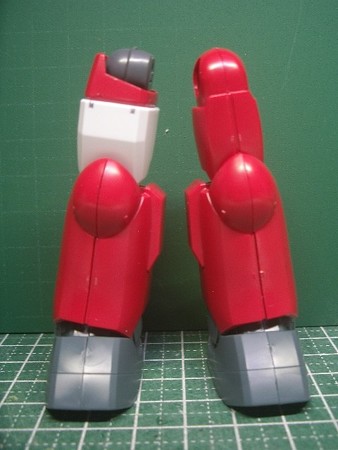

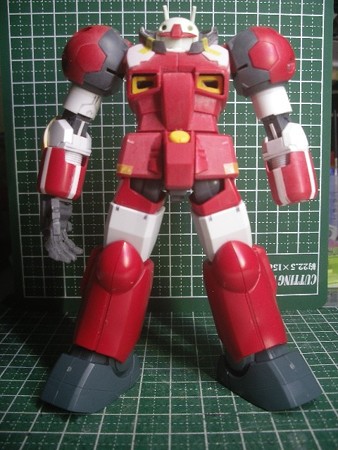

足の長さもほぼ変わらなくなりました。長くはしたくなかったのでバッチリデス♪

IMGP7971

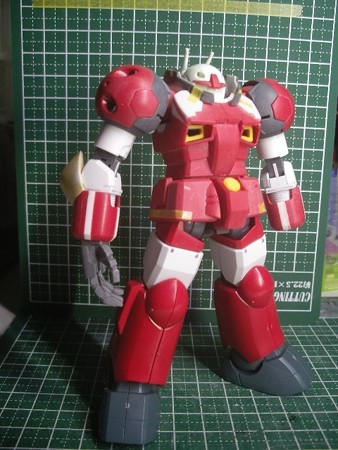

両方組むとがっちり感が出ます( ^ω^ )

IMGP8090

お手々はコトブキヤの1/100を使用しました。

IMGP8092

HGUC ガンキャノン制作日記 その4 - 2016.11.22 Tue

4
すっかり制作日記をため込む癖がついてしまいましたが
本日、「一気に公開第一弾」をまとめましたのでUP(笑)

第一弾は18回オラザクで金賞を頂けたガンキャノンです。
よろしければ見てやってくださいまし<(_ _)>


◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇

IMGP7934

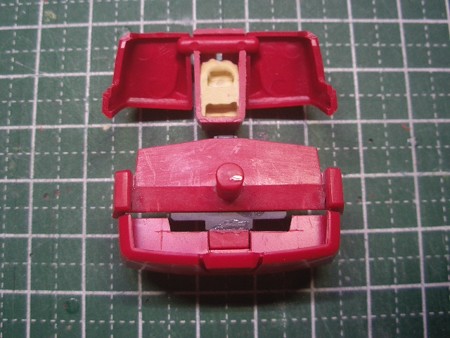

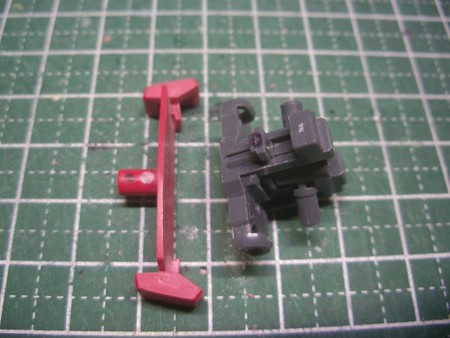

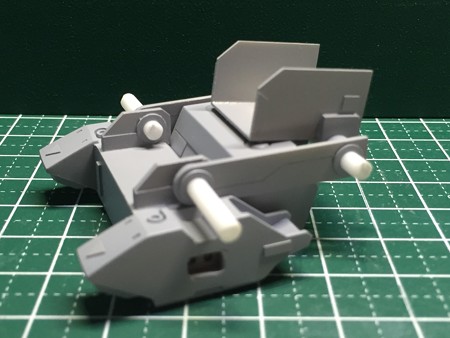

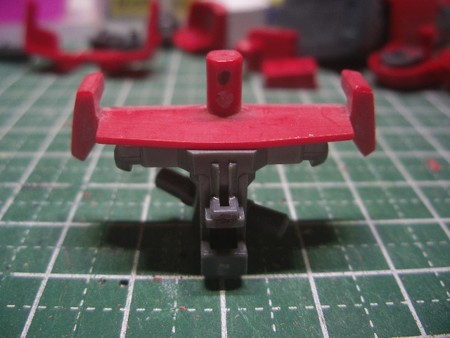

股関節パーツはガンキャノンとタイタスのパーツを折衷します。

IMGP7935

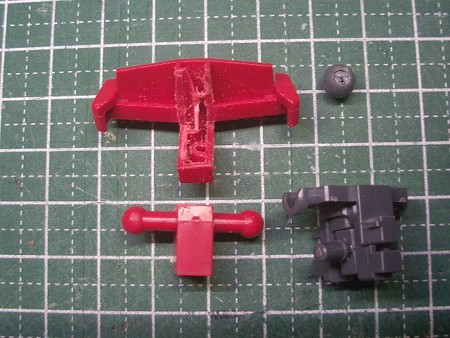

ガンキャノンパーツはスカート周りの接続部分を残してカットし、
タイタスパーツはボール部を切り落とします。

IMGP7943

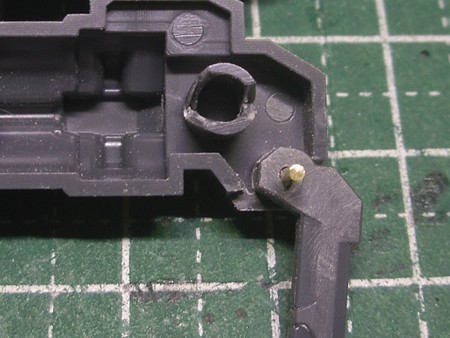

ガンキャノンパーツは更にリアスカートの取り付け部をカットし平らに整形。

IMGP7947

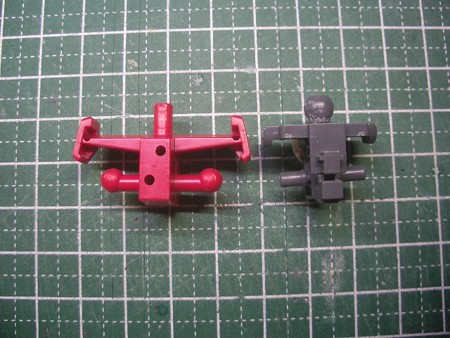

真鍮線でお互いの中心を接続できるように補強してから接着しました。

IMGP7944

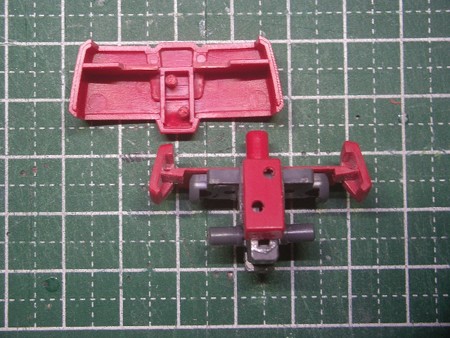

こんな感じになります。

IMGP7950

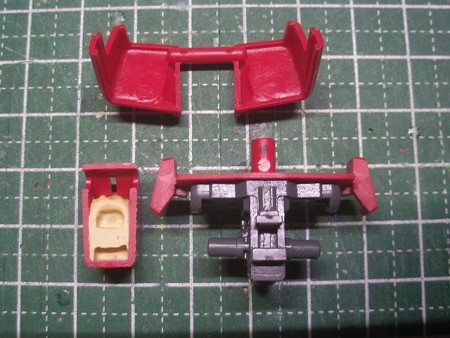

フロントスカートの取り付け部はエポパテを詰めて型取りました。

IMGP7952

リアスカートの取り付け部はカットしておいたものを整形し、タイタスのパーツに接着しました。

IMGP7956

胴体に干渉しないように前後のサイズを調整しました。

IMGP7957


HGUC ガンキャノン制作日記 その3 - 2016.11.22 Tue

3
すっかり制作日記をため込む癖がついてしまいましたが
本日、「一気に公開第一弾」をまとめましたのでUP(笑)

第一弾は18回オラザクで金賞を頂けたガンキャノンです。
よろしければ見てやってくださいまし<(_ _)>


◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇

IMGP8063

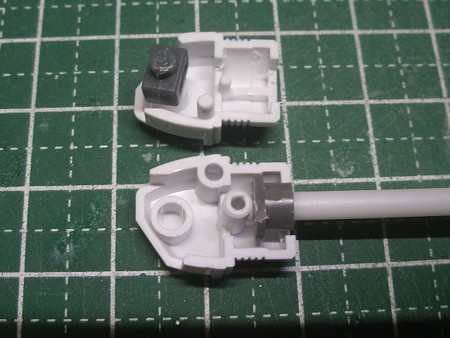

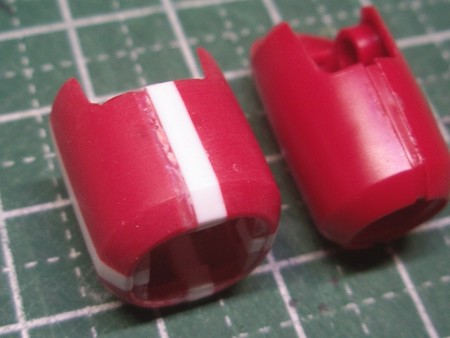

腕もタイタスの関節等を利用して大型化するのでガンキャノンの腕を2ミリづつ幅増しします。

IMGP8069

中はくり貫いてプラサポと3ミリプラ棒でジョイントできるようにしました。

IMGP8068

内蔵するタイタスのパーツも3ミリプラ棒が入るようにプラサポを削って入れています。

IMGP8066

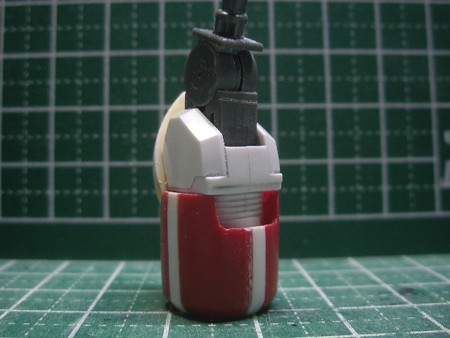

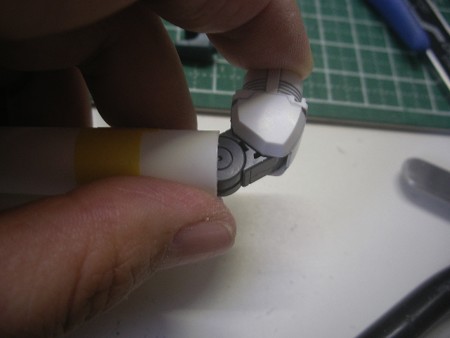

二の腕も細く見えてしまうので11ミリのプラパイプで大型化しました。

IMGP7983

このくらいかぶさるのがちょうど11ミリだったので。

IMGP8085

ひじカバーも当然大型化するのですが、複製して使うのが手早いかと思い
ポリパテで作りました。
ピスタチオに見えて仕方がない…。

IMGP8087

蛇腹がいい感じに見えてるのでここはこのまま使います。

IMGP8082
