HGUC ザクI制作日記 その4 - 2016.11.29 Tue

4

前回のギラドーガに引き続き、本日、「一気に公開第三弾」をまとめましたので更新です!!

第三弾は第19回オラザク選手権に応募しました、旧ザクとセミスクラッチのビークルです。
オラザクは切手サイズの掲載となりましたが、頑張ったことは確かなのでクヨクヨはしませよ~!

どうぞ、よろしければ見てやってくださいまし<(_ _)>

◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇

IMGP8571

脇に彫り込みを入れました。後でこまごまプラで埋めていきます。

IMGP8562

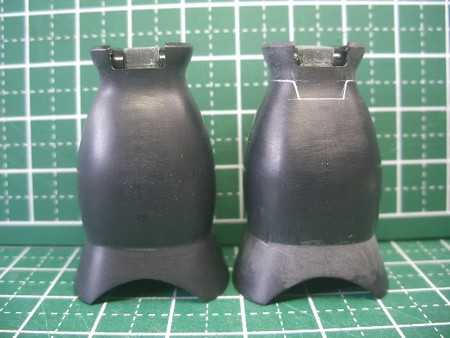

腹部のパーツはだいたいの下書きを入れてスジボリ案を決め、彫り込ます。
左右対称なので片方彫り込んだら、それを元にゲージを作るなり、転写するなりした方が
揃いやすいと思います。

IMGP8569

下の部分は最初の案を変更して中心をカットし、メタルサイディングをはめ込みました。

IMGP8606

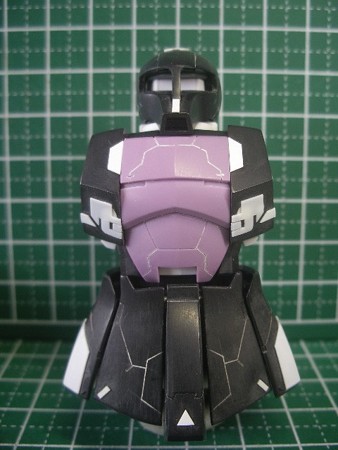

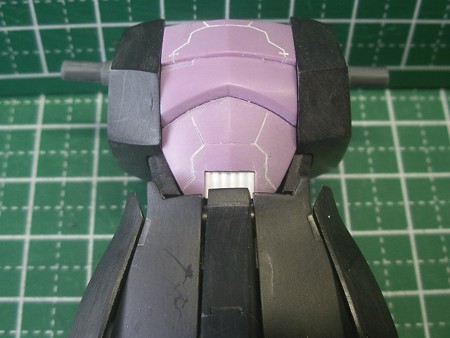

プラチップをやスジボリ等を全体的に追加していきました。

IMGP8609

後。

IMGP8608

横。

IMGP8613

股間パーツにも少し。

IMGP8618

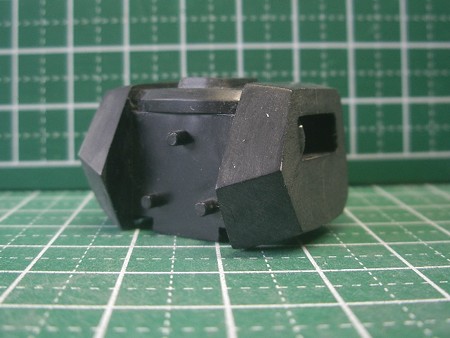

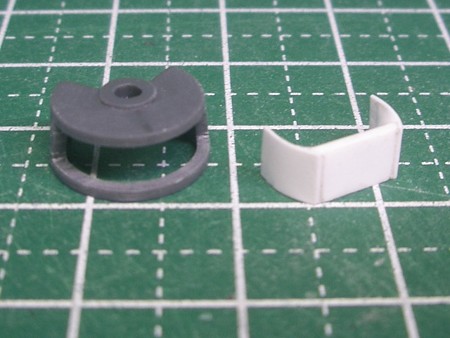

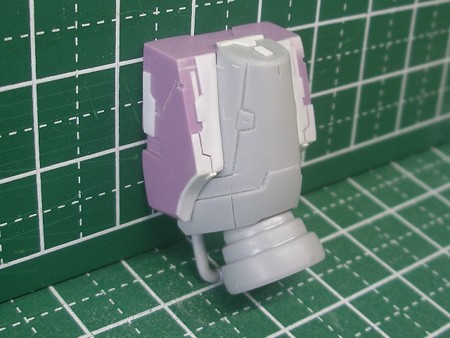

肩の軸カバーはこんな感じになってます。

IMGP8621

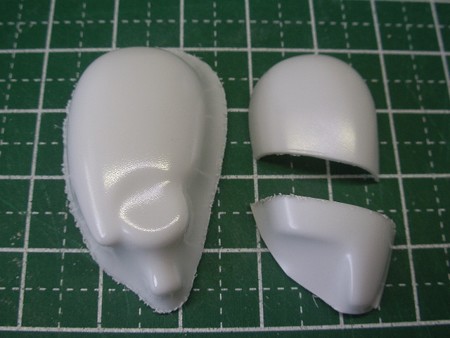

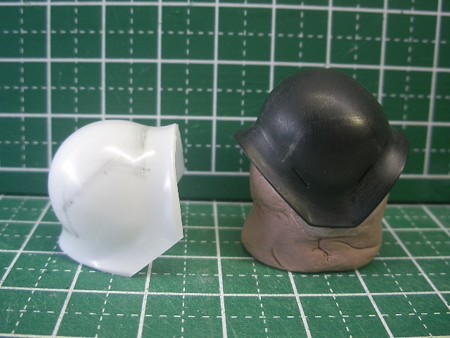

ショルダーアーマーもバキュームフォームで型を取って重ねてみました。

IMG_6770

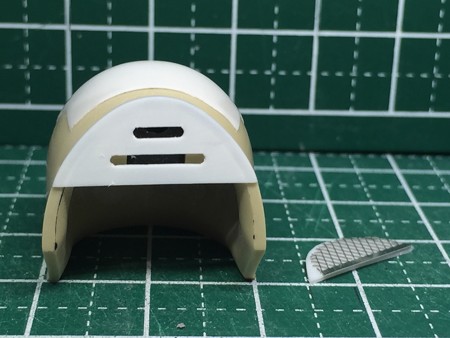

ポリ隠しカバーの隙間にちょこっとメッシュ。

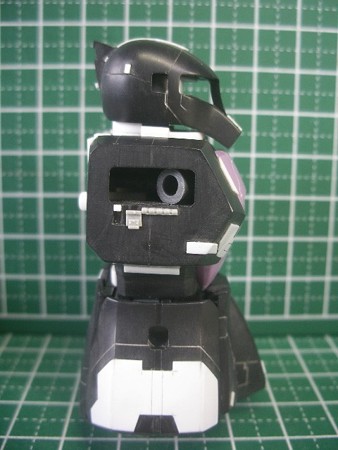

IMGP8638

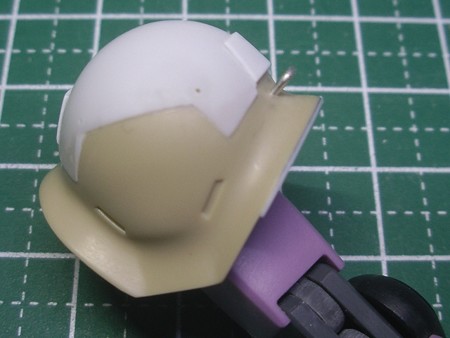

なんかおかっぱ頭に見える(^_^;)
プラチップとG PARTSさんのジャンパー線を追加。

IMG_6795

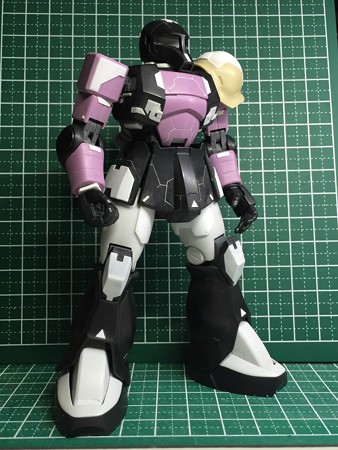

全体像。

IMG_6798

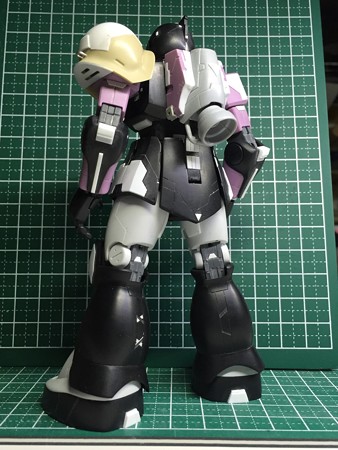

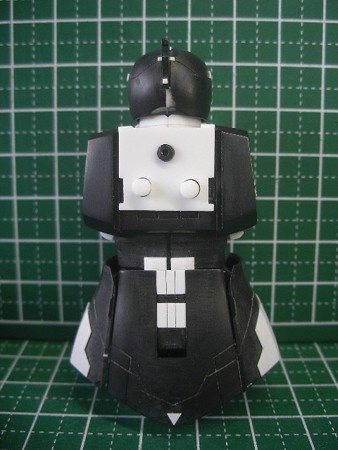

後。

IMG_6919
完成!!!
次はビークルの制作日記だよー。

ZAKUIのギャラリーはこちらからどうぞ

スポンサーサイト

HGUC ザクI制作日記 その3 - 2016.11.29 Tue

3

前回のギラドーガに引き続き、本日、「一気に公開第三弾」をまとめましたので更新です!!

第三弾は第19回オラザク選手権に応募しました、旧ザクとセミスクラッチのビークルです。
オラザクは切手サイズの掲載となりましたが、頑張ったことは確かなのでクヨクヨはしませよ~!

どうぞ、よろしければ見てやってくださいまし<(_ _)>

◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇

IMGP8513

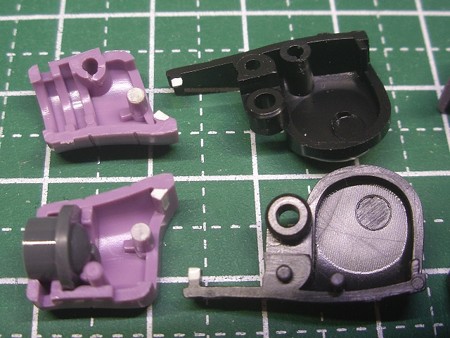

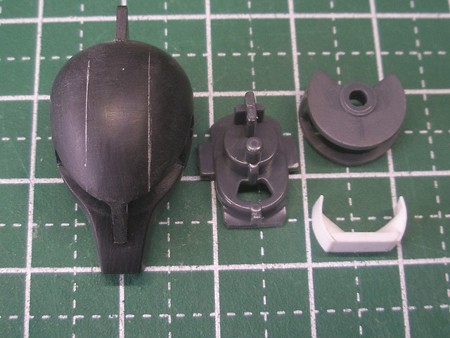

頭部モノアイを後ハメ出来るよう加工します。
白いマーキングの部分を左右とも削ります。内側のグレーパーツ差し込み受も削り取り。

IMGP8516

モノアイレールを上下プラの厚み分だけ残し、くり貫きました。

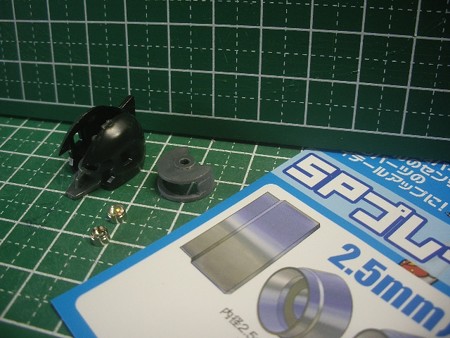

SPプレート2.5ミリとSPアイズオーロラをモノアイに使いました。

IMGP8519

SPプレートを取り付ける基部をプラバンで作成しました。
弱い左右のつなぎ目は、シアノンで裏打ちしてます。

IMGP8525

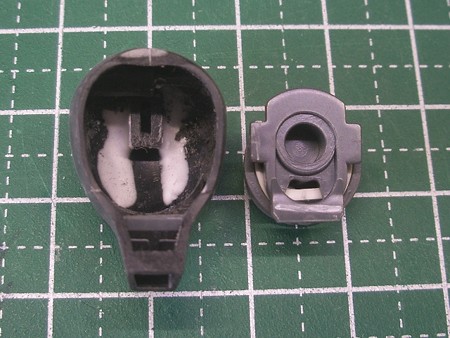

頭部裏。ほとんど削り取っちゃいましたね(^_^;)

IMGP8526

分解図。

IMGP8530

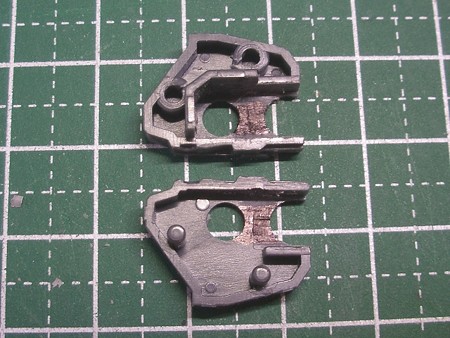

肩軸の肉抜き穴をシアノンで埋めました。

IMGP8508

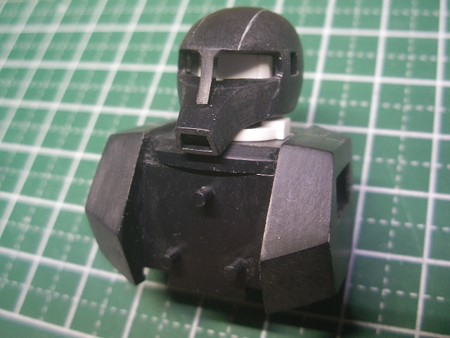

お胸は後からプラを貼るし、緩い丸みもとがらせたかったので角出しました。

IMGP8532

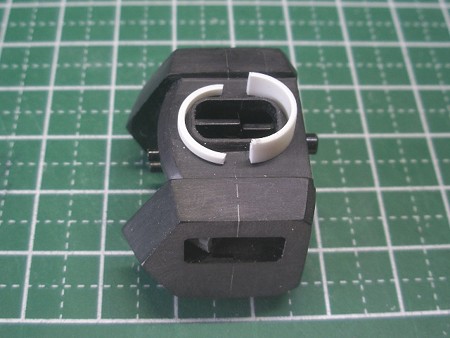

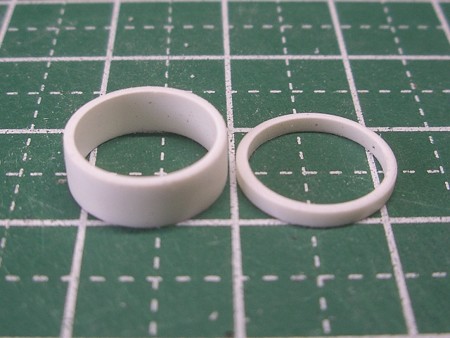

首が細いので襟元の空間をプラパイプでカバーします。

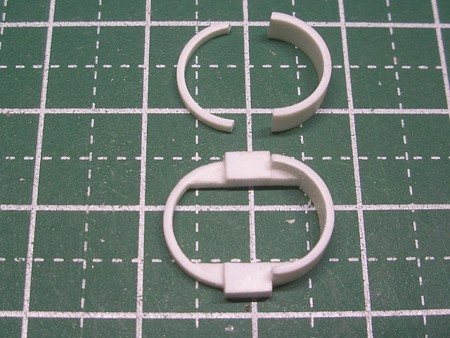

φ11.0ミリのサイズ違いとプラチップを組み合わせます。

IMGP8533

元キットギリギリの位置につけることにします。

IMGP8534

内側は元キットに干渉しないようにシアノンで埋めました。

IMGP8539

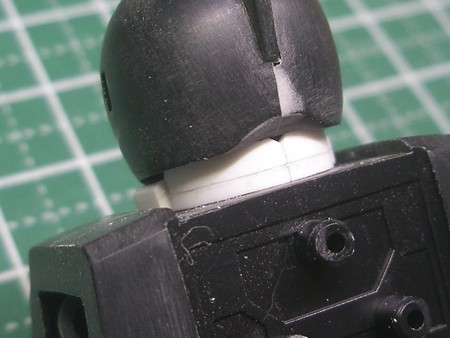

仮組チェック。

IMGP8542

後はモールドとスジボリを少し。

IMGP8544

バックパックはキットを土台に作ります。

IMGP8554

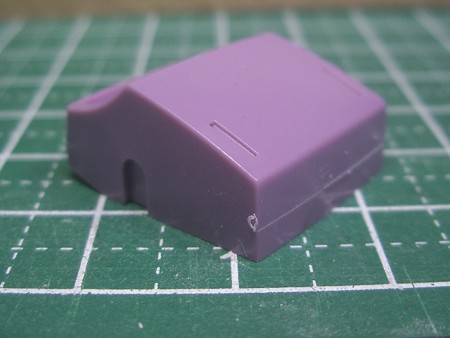

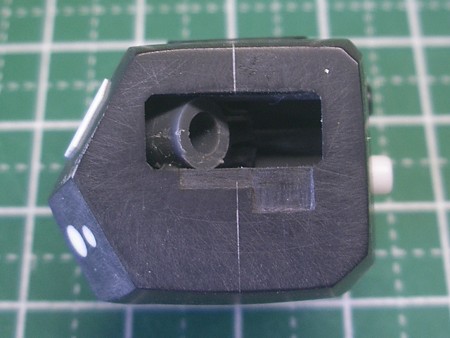

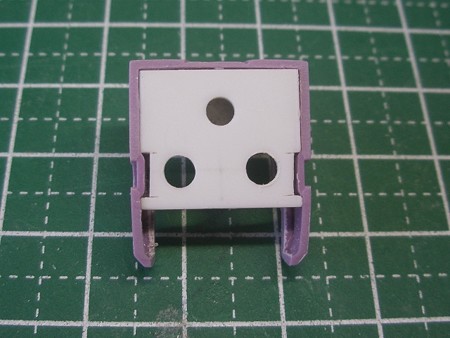

裏側の面は加工がしやすいようにカットしてしまいましたので、
プラバンで別パーツの接続面を作りました。

IMGP8550

間違って一旦カットしてしまった接続軸をプラ棒で復活。
表側もビルダーズパーツMSバーニア02のサイズより少し大きめにカットしました。

IMGP8551

まだ接着しません。

IMGP8555

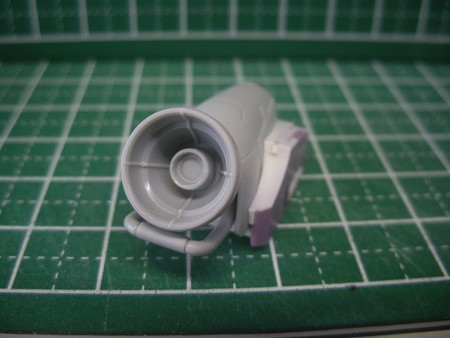

なかなかに大きいですが、迫力重視で(^_^;)

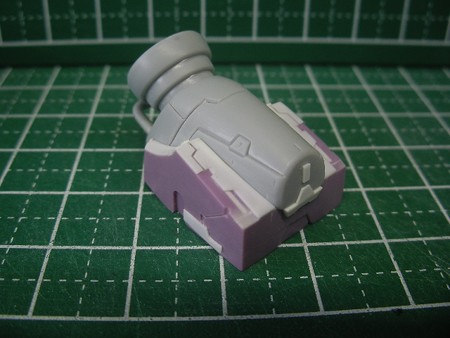

IMGP8558

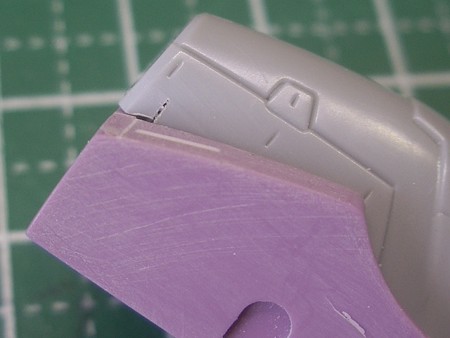

上の面にビルダーズパーツが少し引っ掛かるようにします。

IMGP8587

隙間を埋めるように0.3ミリプラバンでカバーしていきました。

IMGP8588

パテじゃなくても隙間は何とかなりました。ついでにスジボリ用等も追加しています。

IMGP8590

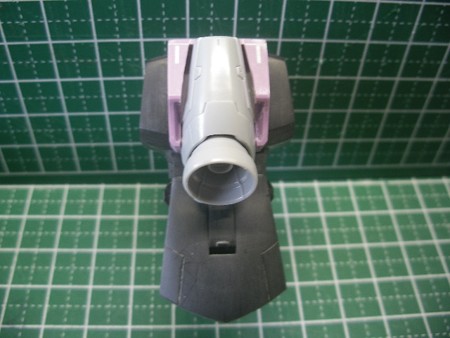

違和感なくなりました???

IMGP8591

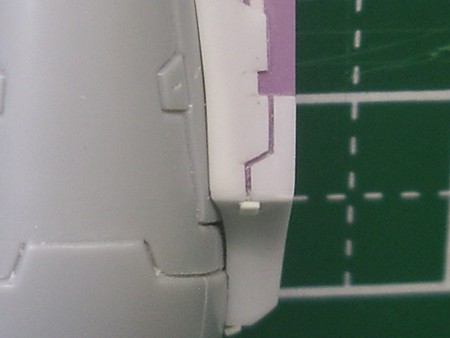

アップ。ギリギリまで隙間はありません。
やった!!



HGUC ザクI制作日記 その2 - 2016.11.29 Tue

2

前回のギラドーガに引き続き、本日、「一気に公開第三弾」をまとめましたので更新です!!

第三弾は第19回オラザク選手権に応募しました、旧ザクとセミスクラッチのビークルです。
オラザクは切手サイズの掲載となりましたが、頑張ったことは確かなのでクヨクヨはしませよ~!

どうぞ、よろしければ見てやってくださいまし<(_ _)>

◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇

IMGP8488

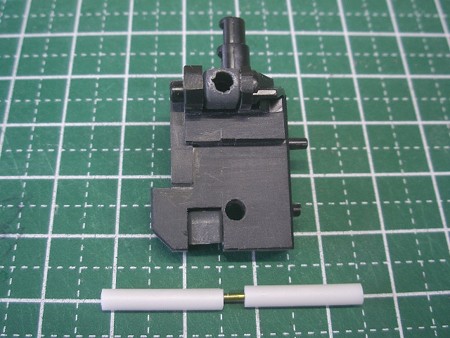

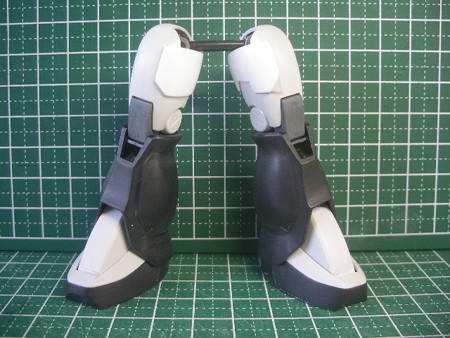

股間軸を真鍮線を入れて補強し、3.0ミリプラ棒に置き換えます。
モールド等を入れやすくするため、サフ後まで接着しないでおきました。

IMGP8499

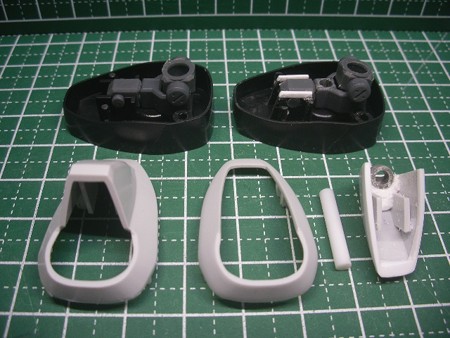

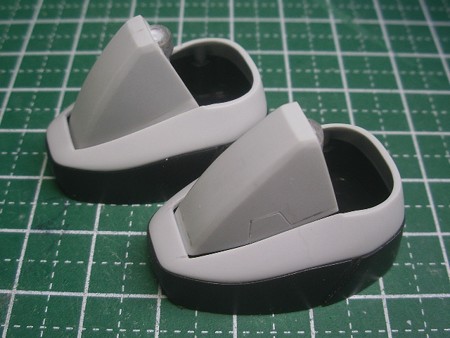

足の甲を足首の角度と連動させるようにします。右が加工後。

IMGP8495

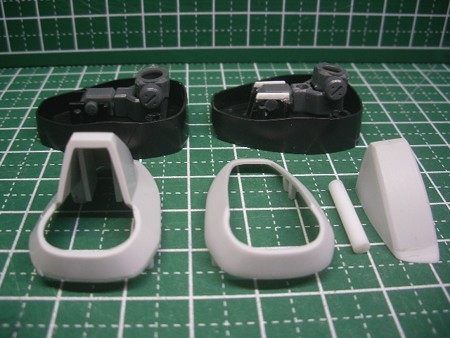

足首のパーツが抜けないよう爪先のポリ軸にプラ棒で蓋をし、
足首パーツの根元にプラ棒が通るよう3.0ミリの穴を開けました。
足の甲は切り離し、外側の面は傾けた時に隙間が出ないように延長しておきました。
プラ棒との接続はプラサポを短く切ったものをシアノンで固定してます。

IMGP8500

足の甲はこの角度が一番よくわかりますね( ^ω^ )

IMGP8502

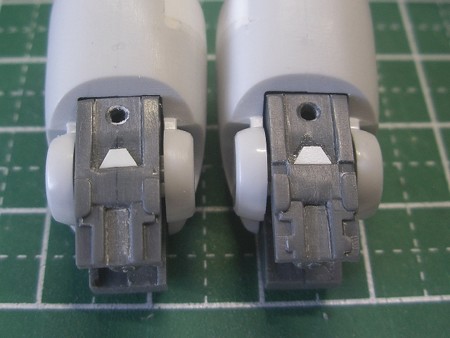

膝アーマーも後ハメ加工します。写真の位置でカットし、塗装後接着。

IMGP8506

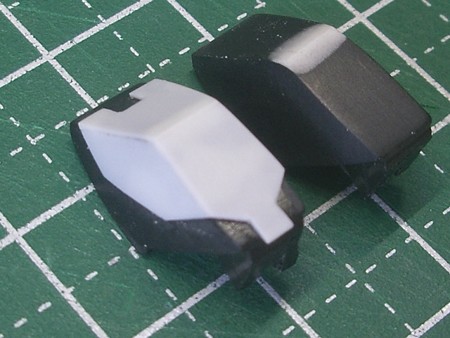

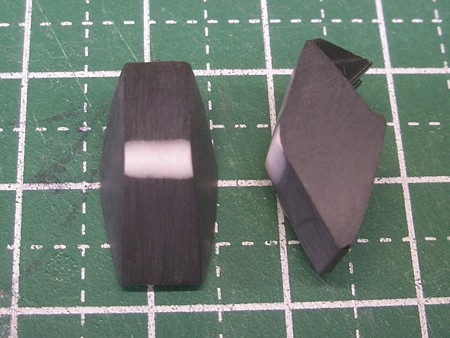

角が緩いのでシアノンを使って整形。左右も角出しました。

IMG_6681

ひざ裏もプラバンを重ねて蓋しました。0.3ミリです。

IMGP8676

角出しをしてるのでプラバンが貼りやすくなりました。

IMGP8679

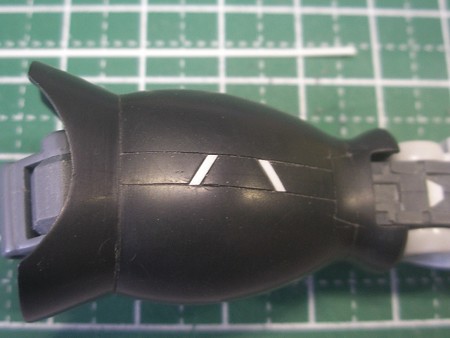

ここもスジボリを引き、スジボリの左右の面を削り込んで緩いラインを引き締めました。

IMGP8680

後も繋げてスジボリ、整面をしました。

IMGP8684

中心に平行にラインを入れてモールドを追加しました。

IMGP8685

彫り込んだところはプラチップを入れ、塗装後に接着。

IMGP8687

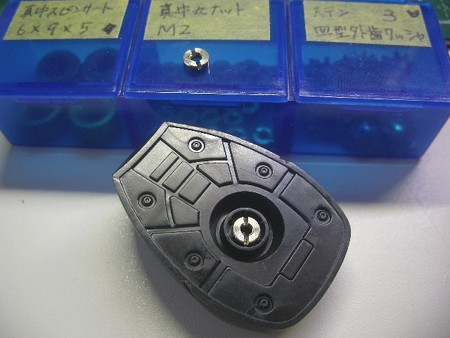

足の裏のバーニアは深めにできていたので丸ナットを塗装後に入れるだけにしました。

IMGP8690

甲にもスジボリを。

IMGP8688

かかとにもプラチップ。

HGUC ザクI制作日記 その1 - 2016.11.29 Tue

1

前回のギラドーガに引き続き、本日、「一気に公開第三弾」をまとめましたので更新です!!

第三弾は第19回オラザク選手権に応募しました、旧ザクとセミスクラッチのビークルです。
オラザクは切手サイズの掲載となりましたが、頑張ったことは確かなのでクヨクヨはしませよ~!

どうぞ、よろしければ見てやってくださいまし<(_ _)>

◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇

IMGP8473

腕の挟み込み等、塗装後に組めるよう後ハメ加工します。

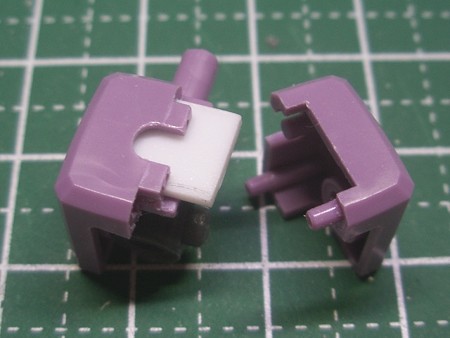

肩の軸を3.0ミリプラ棒で作るのですが、補強のため1.0ミリプラバンを
挟み込み軸が入っていた隙間に接着します。

IMGP8480

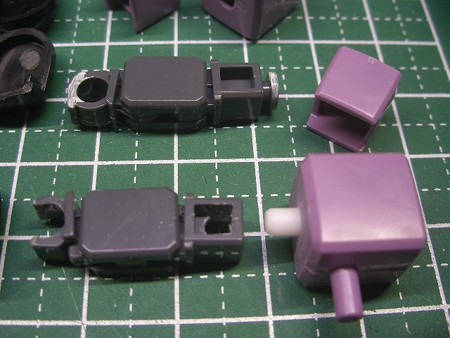

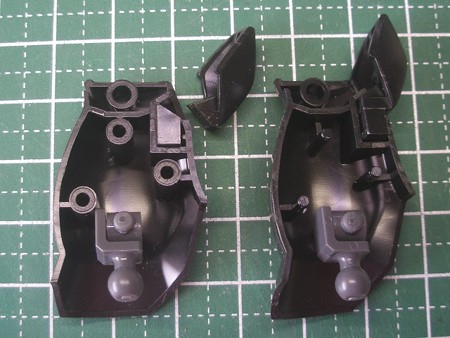

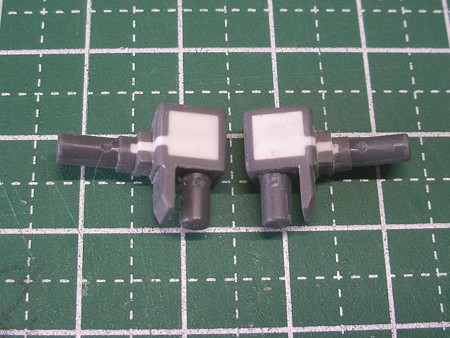

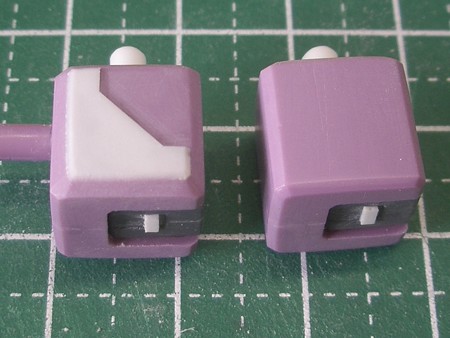

下が加工後。グレーのパーツの挟み込み軸をカットし、
中心に3.0ミリプラ棒を差し込む穴をピンバイスで開けます。
ひじ関節も挟み込みなので、白くマーキングした所をハノ字に切り欠いて
差し込めるようにします。

IMGP8483

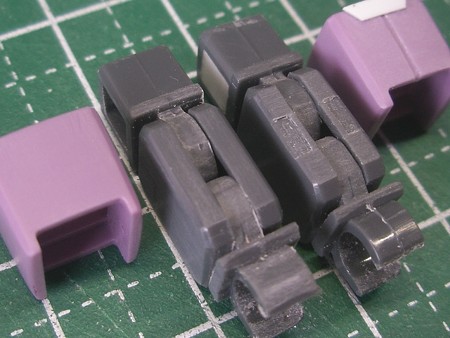

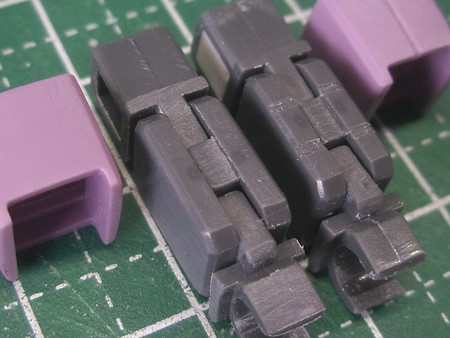

前腕も白くマーキングした所を削って
別パーツのまま合わせ目消しが出来るようにします。

IMGP8482

加工後。干渉するところは組みながら整えました。

IMGP8649

厚みが欲しくなり、0.5ミリプラバンを接着。
ついでに、肩軸カバーにも彫り込みとプラチップを追加しました。

IMGP8652

ひじ関節にも彫り込みを入れました。

IMGP8653

反対側も。

IMGP8654

手首は隙間が気になりますので、スクエアパイプでカバーを作ります。
カットしてから中をシアノンで埋め、手首の根元がハマるサイズまで穴を広げました。

IMGP8658

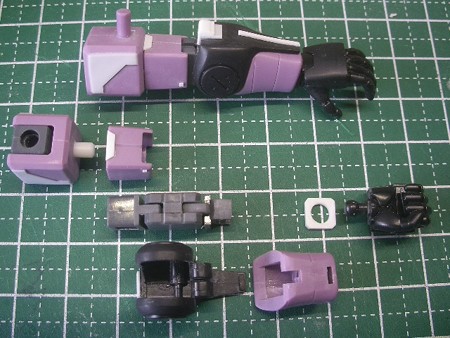

分解図。他にもスジボリやプラチップ等でディティールを追加しました。

IMGP8659

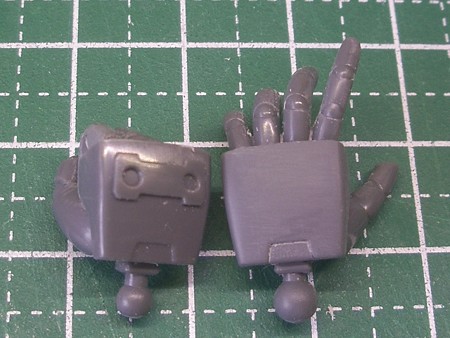

お手々はコトブキヤの丸指ハンドにかえました。甲側のモールドを削り落としています。

IMGP8470

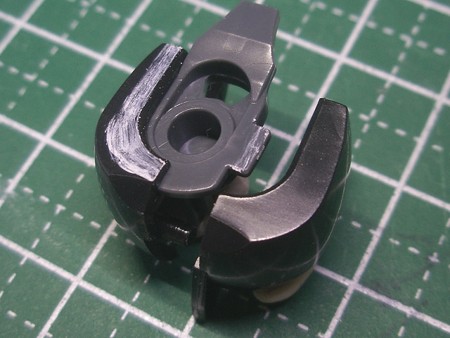

ひざ関節も黒でマーキングした所をカットして塗装後の差し込めるようにしました。

IMGP8487

腿の可動範囲を広げたいので、一旦ポリ受等をカットしてPC-03プラサポ①とポリで
作り直しました。上下左右に動くようになります。

IMGP8584

ひざ関節裏も彫り込みとプラチップを。

IMGP8579

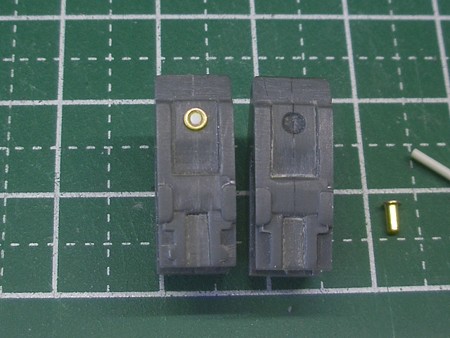

凹モールドは開口してハトメと丸棒で置き換え。

IMGP8660

腿の幅増しとカバーを兼ねて、バキュームフォームでパーツを作ります。

IMGP8661n

上、左右の可動を殺さない様カバーを配置しました。

IMGP8673

外側はスカートに干渉するので、今回は内側で太く見えるように。
どうでしょ?
