スクラッチビークル 制作日記 その3 - 2016.11.29 Tue

7

前回のギラドーガに引き続き、本日、「一気に公開第三弾」をまとめましたので更新です!!

第三弾は第19回オラザク選手権に応募しました、旧ザクとセミスクラッチのビークルです。
オラザクは切手サイズの掲載となりましたが、頑張ったことは確かなのでクヨクヨはしませんよ~!

どうぞ、よろしければ見てやってくださいまし<(_ _)>

◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇

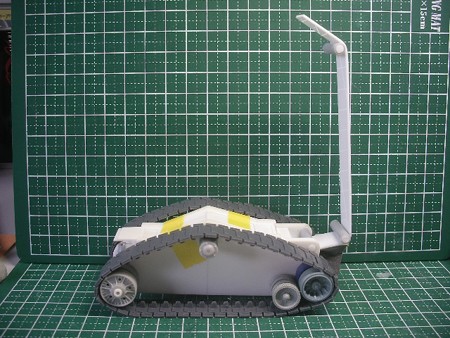

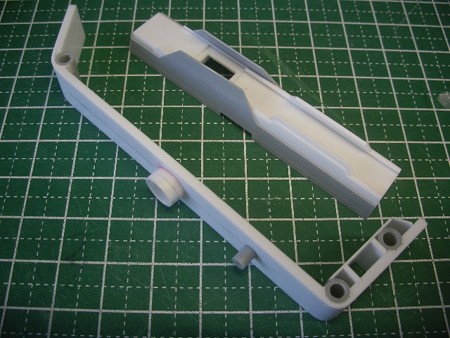

1.0ミリプラバンを設計したサイズにカット、φ4.5ミリ内径2.7ミリのプラパイプを当て
エンボスヒーターで少しずつ曲げていきます。
3ヶ所にφ4.5ミリプラパイプを接着し、内径を3.0ミリまで広げておきます。



内径を広げたので3.0ミリプラ棒を3ヶ所共に差し込み。
下端は本体との可動軸になります。



後で整形するのでパイプ類は接続部以外長めになってます。

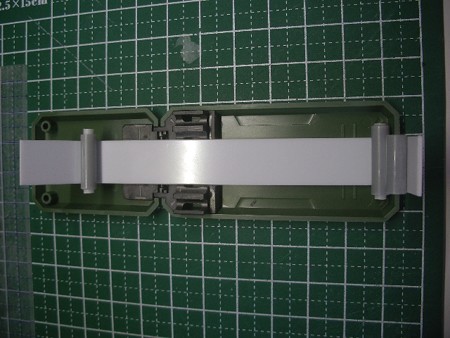

HGUCギラドーガの盾を流用し、内側は干渉するところを削り取りました。



このままでは盾との隙間が広いのでプラ材を追加し、ディティールとして埋めていきます。

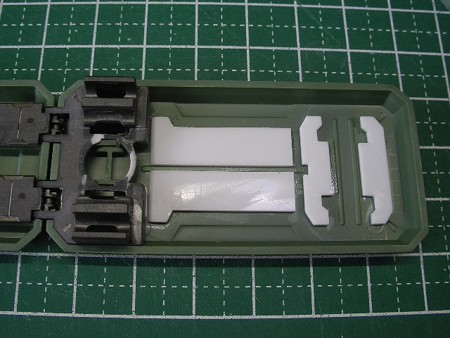

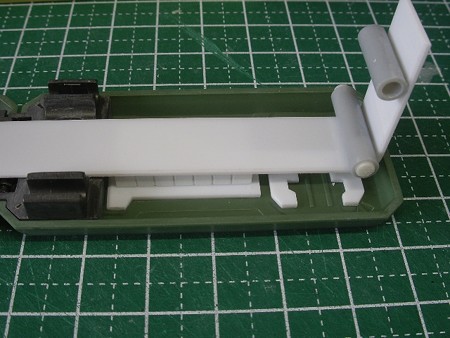

とその前に、高さ微調整の1.0ミリプラバンを先にちょこっと。

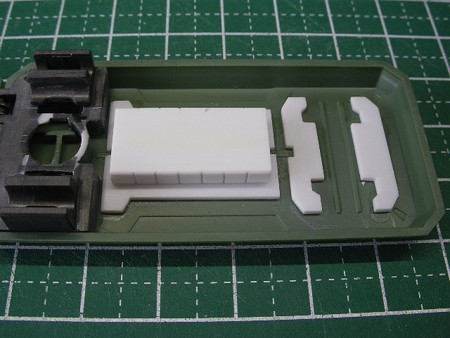

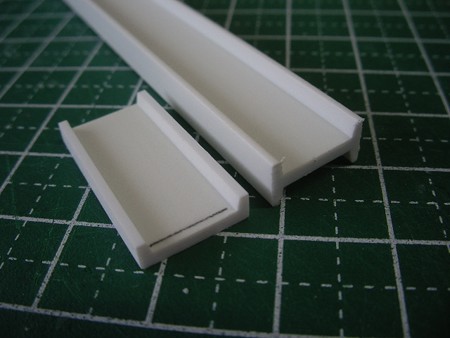

その上に片面を落としたH鋼プラを重ねました。両サイドにはモールドを入れています。

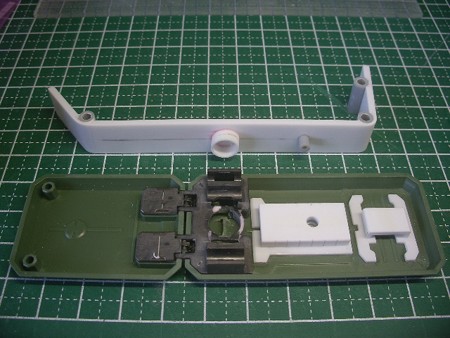

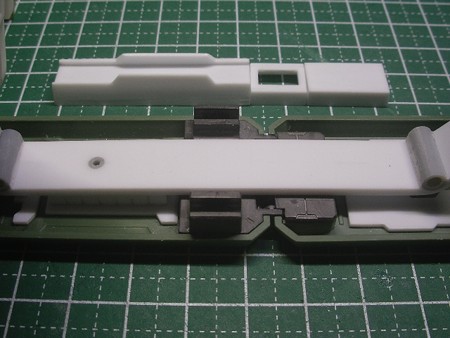

もう一つ下にも同じように箱型にして追加しました。



これで安定して接続できます。

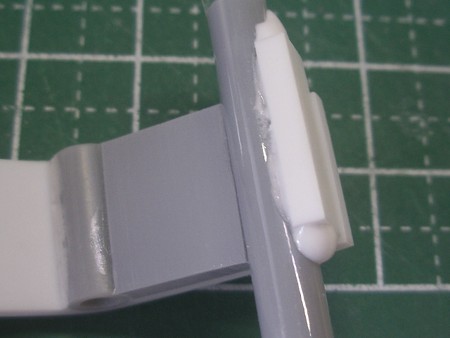

盾との接続には、切り落とした部分の丸モールドを利用してます。
1か所ではぶれるので元H鋼に穴を開けて2か所に差し込むようにしました。
ペラペラのハンドルスタンドは1.0ミリプラバンを内側から重ねて接着し補強。

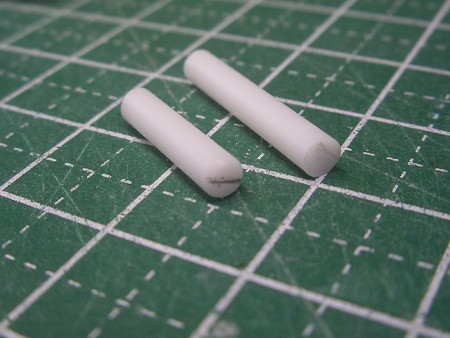

本体に接続する軸を含む3本の3.0ミリプラ棒は、整形して長さをそろえた後
ボルトの様なスリットを入れておきました。

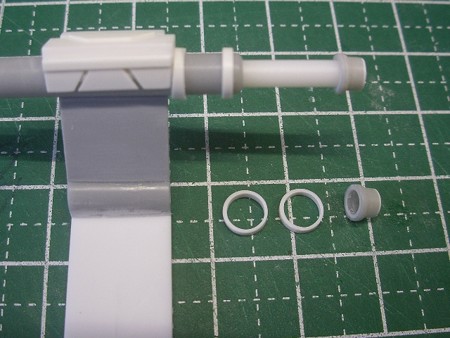

接続部分の幅よし少し小さめに整形しました(動かすと擦れないように)ので、

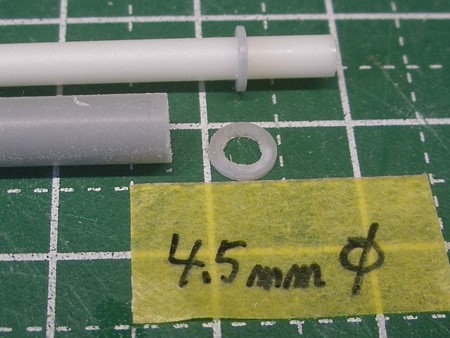

隙間に入れるワッシャーをφ4.5ミリのプラパイプをスライスして2枚用意しました。

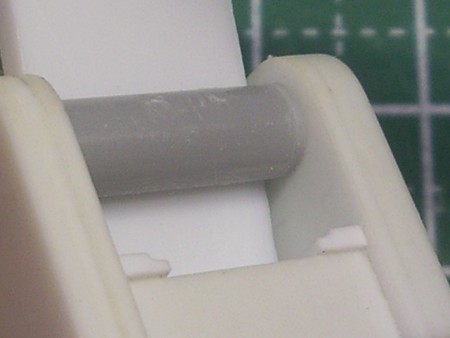

板と壁に隙間が出来るので塗装が剥がれにくくなります。

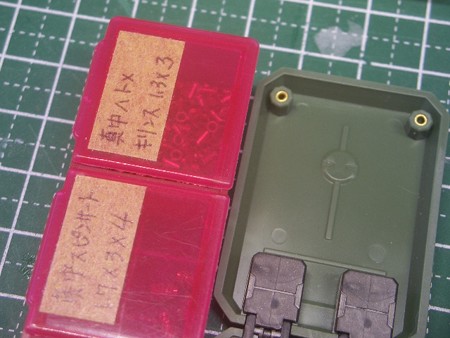

盾の裏にもディティールを入れて行きました。丁度いい大きさのハトメ投入。



ハンドルスタンドも。1.0ミリプラバンで箱組し、0.5ミリプラバンで左右の立ち上がり。



更に0.3ミリプラバン等を重ねてこんな感じになりました。



φ4.5ミリプラパイプでハンドルを付けて、
プラパイプどうしの間を1.0ミリプラバン×2枚重ねて厚くしています。
twitterでPPテープがシアノンでも剥がせるという情報を拝見したので
ハンドル上部に使ってみました。



ほんとにぺりっと剥がせた…。凄い。
一旦剥がして成型しやすくなりました。

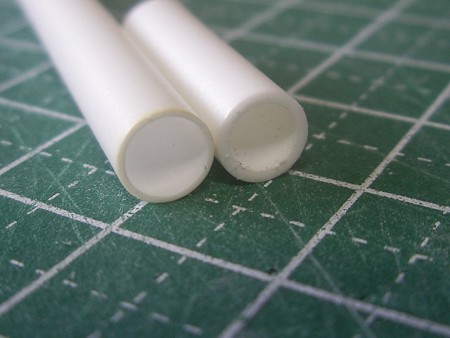

薄いプラパイプが手持ちにないので、またまた内側を削って合わせます。



根元には斜めに削ってある方を接着します。細かい写真がないケド、
はがして成型したハンドルを接着し、プラチップを貼ってたりもします。



ハンドルのキャップを作ります。

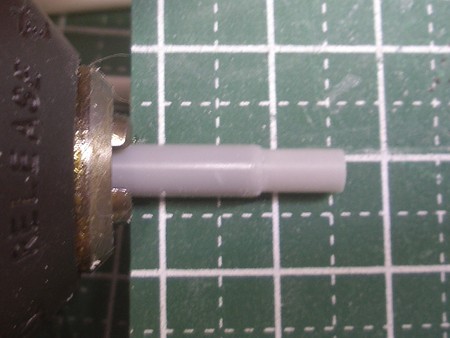

ドリルにφ4.5みりプラパイプを挟んで削り、細くします。



整形して細くした方の穴を0.3ミリプラバンで塞ぎハンドルキャップ完成。
